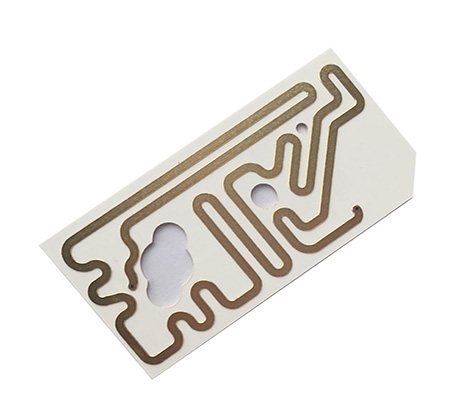

在與其他PCB的對比上，陶瓷電路板算是老一代基板的替代品，可以完美替代掉金屬基板、透明基板。因其具有高導熱、高絕緣、更好的熱膨脹匹配系數的等特點，所以在大功率照明領域成為了香餑餑。

如何降低LED陶瓷基板的熱阻是目前提升LED發光效率的最主要的課題之一，按照其線路制作方法可區分為厚膜陶瓷基板、低溫共燒陶瓷、薄膜陶瓷基板以及斯利通的激光金屬化技術。

要提升LED發光效率與使用壽命，解決LED產品散熱問題即為現階段最重要的問題之一，LED產業的發展同樣是以高功率、高亮度、小尺寸LED產品為其發展重點，因此，提供具有其高散熱性，精密尺寸的散熱基板，也成為未來在LED散熱基板發展的趨勢?，F(xiàn)階段以氮化鋁基板和氧化鋁基板的方式來達到提升LED發光效率為開發主流。在此發展趨勢下，對散熱基板本身的線路對位精確度要求極為嚴苛，且需具有高散熱性、小尺寸、金屬線路結合力強等特色，因此，利用斯利通激光技術，將成為促進LED不斷往高功率提升的重要路徑。

未來的陶瓷電路板需要從LED的懷抱中走出來，擁抱新工業時代的來臨。

目前的陶瓷電路板最大應用還是在LED領域，然而PCB的市場大的可怕，在智能時代的來臨前夕，陶瓷電路板應做好面對的準備，人工智能芯片的應用領域或?qū)⒊蔀樘沾呻娐钒宓男骂I(lǐng)土，LED領域只會是陶瓷電路板的襁褓。

在中國制造2050的大環境下，PCB行業也得緊跟步伐，數據為王的時代，陶瓷電路板也得不斷地更新升級才能跟上工業革命的步伐。
