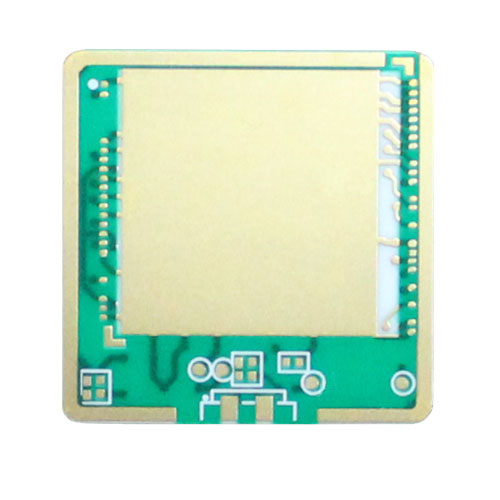

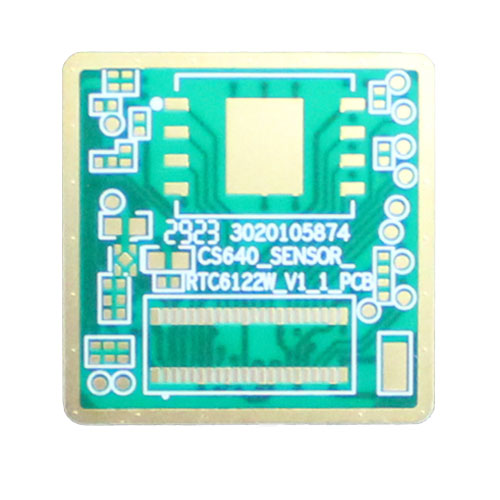

氧化鋁陶瓷板用于通信光模塊
層數：2層
板厚：0.9mm
所用板材：氧化鋁
銅厚：35UM
沉金：2UM
工藝特點：DPC工藝
編號：11560
氧化鋁陶瓷線路通信光模塊是現代光通信系統的核心組件，承擔著光電信號轉換、高速數據傳輸和網絡連接的關鍵任務。
一、通信光模塊的核心作用
1.光電信號轉換
l 發送端：將設備產生的電信號轉換為光信號，通過激光器（如VCSEL、DFB或EML）發射到光纖中。
l 接收端：通過光電二極管（如PIN或APD）將接收的光信號還原為電信號，供終端設備處理。
l 示例：視頻會議中，攝像頭采集的電信號經光模塊轉為光信號，通過光纖傳輸至遠端。
2.高速率與低時延傳輸
l 支持從1G到800G甚至1.6T的速率，滿足數據中心和5G的高帶寬需求。
l 光纖傳輸避免電磁干擾，降低信號衰減，適合長距離（如海底光纜）和高速場景。
3.協議適配與兼容
l 兼容以太網、光纖通道（FC）、OTN等協議，確?？鐝S(chǎng)商設備互聯互通。
l 案例：云服務商通過OTN協議光模塊實現跨城市數據中心互聯。
4.延長傳輸距離
l 單模光纖搭配長距光模塊（如80km/100km），支持城際骨干網；DWDM技術可復用多波長，提升光纖利用率。
二、典型應用場景
1.數據中心
l 內部互聯：用于服務器-交換機、交換機-核心路由器之間的高速連接（如100G QSFP28模塊）。
l 數據中心互聯（DCI）：通過相干光模塊（如400G ZR）實現跨區域數據同步，支撐云計算與災備。
2.電信網絡
l 骨干網/城域網：長距光模塊承載跨省、國際流量，例如中國移動的100G OTN骨干網。
l 接入網：GPON光模塊用于家庭寬帶（如華為OLT設備中的XGSPON模塊）。
3. 5G移動通信
l 前傳：25G灰光模塊連接AAU與DU，滿足低時延要求。
l 中傳/回傳：100G/200G模塊用于DU-CU和核心網間的高容量傳輸。
4.企業與園區網絡
l 大型企業通過10G/25G光模塊構建全光局域網，提升內部數據傳輸效率。
5.工業與特殊場景
l 電力監控：抗電磁干擾光模塊用于變電站通信。
l 軍事：加固型光模塊適應極端溫度與振動環境。
6.新興領域
l AI計算：GPU集群間通過800G光模塊實現低時延互連，支持大模型訓練。
l 自動駕駛：車路協同系統中，光模塊傳輸高精度地圖與傳感器數據。
三、技術分類與趨勢
l 封裝類型：SFP（1-10G）、QSFP-DD（400G）、OSFP（800G），小型化與高密度成趨勢。
傳輸模式：
l 多模（OM3/OM4）：短距（<300m），成本低，用于數據中心機架內。
l 單模：長距（>10km），搭配DWDM實現超遠傳輸。
l 技術演進：硅光（Silicon Photonics）、CPO（共封裝光學）技術推動功耗降低與集成度提升。
四、總結
氧化鋁陶瓷電路板通信光模塊是數字化社會的“隱形橋梁”，從日常的微信視頻到跨國云計算，其高速、穩定、低耗的特性支撐著全球信息流動。隨著5G深化、AI爆發及東數西算工程推進，光模塊將持續向超高速、低功耗、智能化方向突破，成為新基建的核心驅動力。
