AMB陶瓷覆銅基板剝離強(qiáng)度怎么樣

AMB陶瓷覆銅基板經(jīng)過(guò)活性釬焊工藝制作，銅層的附著力也叫結(jié)合力通常是用剝離強(qiáng)度來(lái)體現(xiàn)的。那么AMB陶瓷覆銅基板剝離強(qiáng)度是不是要比DBC陶瓷覆銅基板的要強(qiáng)，我們通過(guò)測(cè)試數(shù)據(jù)來(lái)看看AMB陶瓷覆銅基板的剝離強(qiáng)度數(shù)據(jù)。

       一，AMB陶瓷覆銅基板剝離強(qiáng)度會(huì)受到多方面的影響

    AMB陶瓷覆銅基板的破壞形式與基板材料、界面強(qiáng)度、制造過(guò)程中的殘余應(yīng)力、工藝缺陷、所承受的載荷等多方面因素相關(guān)。

 其中界面強(qiáng)度的影響較大。不考慮界面奇異點(diǎn)的情況下，將垂直于AMB陶瓷覆銅基板界面的正應(yīng)力定義為剝離應(yīng)力，作用于基板界面的面力定義為剪切力，對(duì)應(yīng)的強(qiáng)度分別稱之為剝離強(qiáng)度和剪切強(qiáng)度，以此作為評(píng)價(jià)AMB陶瓷覆銅基板的強(qiáng)度的參數(shù)。

 剝離強(qiáng)度和剪切強(qiáng)度與母材（銅、陶瓷）的強(qiáng)度、制造工藝參數(shù)、界面相晶體組織結(jié)構(gòu)等因素密切相關(guān)，因此需要通過(guò)試驗(yàn)來(lái)獲得。行業(yè)內(nèi)常采用剝離強(qiáng)度作為AMB陶瓷覆銅基板的性能評(píng)價(jià)標(biāo)準(zhǔn)。

二，amb陶瓷覆銅基板剝離強(qiáng)度測(cè)試過(guò)程以及數(shù)據(jù)

 我們選擇同一的剝離測(cè)試設(shè)備，同一溫度環(huán)境，對(duì)不同材質(zhì)AMB陶瓷覆銅基板上的銅箔、銅片、與陶瓷粘接度測(cè)試。

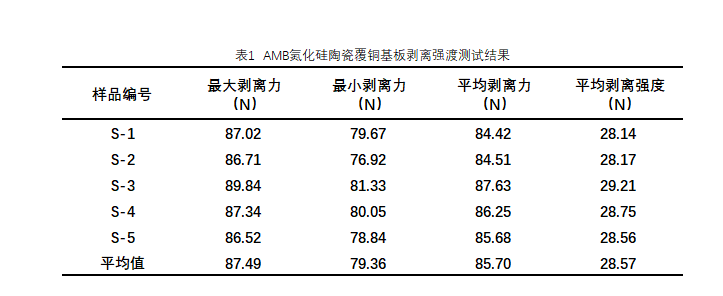

在環(huán)境濕度25℃、環(huán)境濕度65%的試驗(yàn)條件下，分別取氮化硅基板（陶瓷厚度0.32mm,雙面覆銅0.3mm，AMB工藝）、氮化鋁基板（陶瓷厚度0.64mm,雙面覆銅0.3mm，AMB工藝）、ZTA基板（氧化鋯增強(qiáng)氧化鋁陶瓷，0.32mm厚，雙面覆銅0.3mm，AMB工藝）、氧化鋁基板（陶瓷厚度0.38mm,雙面覆銅0.3mm，AMB工藝），對(duì)這四種AMB陶瓷覆銅板進(jìn)行剝離測(cè)試，每種基板測(cè)試5個(gè)樣品。樣品銅線條蝕刻寬度為3mm，位移施加速率為50mm/min。測(cè)試結(jié)果如圖所示，列于表1-4中。

從數(shù)據(jù)可以得出：AMB陶瓷覆銅板的剝離強(qiáng)度最低是17.16N/mm，比DBC基板公開(kāi)的剝離強(qiáng)度數(shù)據(jù)平均10N/mm，要高很多。雖然，剝離強(qiáng)度不能最終反映產(chǎn)品的綜合性能，但至少可以證明AMB工藝中陶瓷與銅的焊接性能、界面致密性、界面結(jié)合強(qiáng)度要優(yōu)于DBC基板。更多AMB陶瓷覆銅基板相關(guān)問(wèn)題可以咨詢金瑞欣特種電路。

更多相關(guān)資訊“AMB陶瓷基板的性能及其應(yīng)用”
