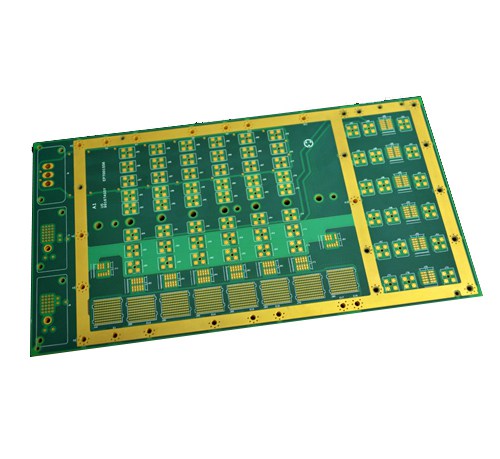

無論是液態感光絕緣材料,還是干膜感光絕緣樹脂材料形成積層板的絕緣層、導通孔,都是印制板工業生產上一個新的飛躍和突破,與常規pcb
生產相比,有如下優點:
一,可實現高密度布線,以導通孔互連,其密度比具有埋、盲孔結構的前沿多層板的。
連密度高出3倍以上,而比常規通孔多層板的互連密度可高出約20倍,因而能滿足芯片級封裝的要求(見表如下)
板類 | 普通密度板 | 高密度板 | 前沿密度板 | 積層多層板 |
孔密度 | 30~40 | 70~100 | 130~150 | ≥600 |
二,可提高布線自由度。由于導通徑很小,而導線/間距大多100mm左右或小于100mm,
加上是采用積層法來生產的,因而大大的提高了布線自由度。
三,可明顯改善電信號傳輸性能。無論是從噪音、阻抗和延遲等各方面都會都會使傳輸
信號得到了很大的改善,這些方面已有很多資料報道了。
四,可一次性和大量形成導通孔。導通孔的形成不是一個孔、一個孔的經過數控鉆床鉆
孔或激光蝕孔來形成,而是按常規的圖像轉移過程制造的,因而生產率是很高的。
五,由于密度很高、介質層更薄,因而可進一步減小多層板層數和尺寸。
六,可實現大批量生產,明顯降低成本。
七,可充分利用現有pcb生產技術和設備。
總之,光致法制造積層板具有更密,更薄,更輕和有良性的csp用基板,并且總體上有
最低的成本。
可以看出光致法制造積層多層PCB板做導通孔是有很多優點的,金瑞欣特種電路是專業的電路板廠家,主營2-30層電路板打樣和中小批量生產,專業提供pcb多層板,高頻板,厚銅板,hdi線路板等,十年pcb制造經驗,300人專業團隊專業制造,更多詳情可以咨詢金瑞欣。
