積層的HDI線路板的結構特點是什么

HDI線路板結構

這種HDI/BUM板結構類型是指常規生產的PCB(用數控鉆孔得到的各種類型的板,如單面、雙面和多層的PCB或具有埋/盲孔的多層板等)作為“芯板”,再在“芯板”的一面或雙面再積層2~4層更高密度的導電層而形成的HDI線路板,可簡稱為“芯板+SLC”結構類型。由于“芯板”結構類型多種多樣,故可派生出各種結構。

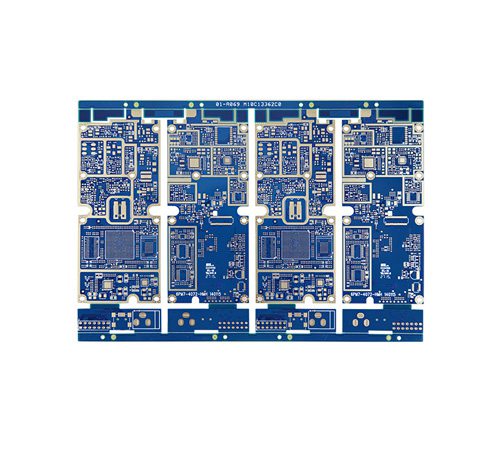

10層電路板

     這種結構類型的特點是可以充分利用現有的PCB生產設備和條件來完成密度不慎高。但其骨架(剛性和板面平整度)作用的“芯板”,通過便面積層(2~4層)方法(SLC)來達到甚高密度組裝要求的HDI/BUM板。這種類型也可以認為是目前常規高密度PCB成產走向更高密度的PCB(封裝基板)的一種過度結構類型的HDI/BUM板。

這種結構類型的積層部分的各層是采用RCC為主材料,經激光成孔來完成的,并且是大多數采用CO2激光(波長為10.6um--9.4um)蝕孔的,孔徑尺寸多為100um~~200um之間。為了控制積層內介質層厚度及其均勻性。RCC中的樹脂厚度不得太厚,大多為40um~~80um。或者采用50%左右厚度為固化狀態,其余為半固化狀態以用于填充導線間隙和層間粘結,并控制介質厚度。

以上是HDI線路板的結構特點,更多HDI板需要可以咨詢金瑞欣特種電路,他們是專業的電路板打樣廠家,多年P(guān)CB制作經驗,專業提高HDI線路板、埋盲孔PCB,厚銅板,高多層板等。
