陶瓷薄膜電路的工藝和具體應用

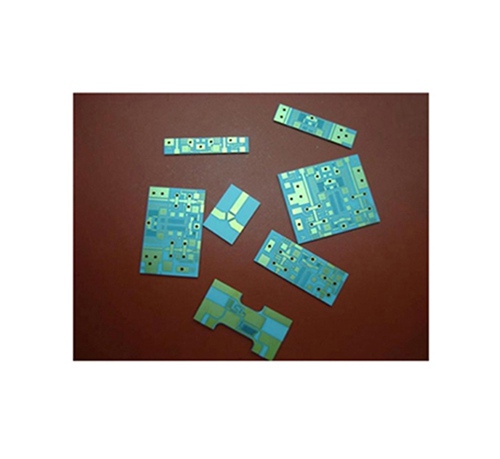

     陶瓷薄膜電路制作成的電路板稱為陶瓷薄膜電路板，也叫DPC陶瓷基板，才藝是薄膜制作工藝，在大功率集成電路中扮演這十分重要的角色。做陶瓷電路板的不少，但是專業陶瓷薄膜電路廠家較少，今天小編就來講述一下陶瓷薄膜電路工藝和陶瓷薄膜電路的應用。

       一，陶瓷薄膜電路金屬層厚度和薄膜電路的特點

      陶瓷薄膜電路制作的陶瓷電路板表面金屬層厚度要比厚膜電路制作成的要薄,一般用來制作薄板，金屬結合力好，金屬層一般在1毫米以下，精度高、平整度好，結合力好（相對使用范圍內），可以過孔，可以實現精密加工，比較適合高集成陶瓷電路。

       二，陶瓷薄膜電路工藝簡介

       薄膜電路有稱DPC技術 這種技術是使用真空濺射的方式進行鍍銅的，這個步驟相比其他工藝要多一步。它的優點在于，精度高.平整度好，結合力好（相對使用范圍內），可以過孔。薄膜工藝是采用瓷薄膜制備方法可分為兩大類：(1)物理方法，包括真空熱蒸發、直流和射頻濺射(包括離子束濺射)，激光蒸發以及分子束外延技術；(2)化學方法，包括噴霧熱解、化學氣相沉積(CVD)、溶膠-凝膠(Sol-Gel)及金屬有機氣相沉積(MOCVD)法等。每種方法均要求在基片上提供合適的原子流以便使需要的成分的薄膜在基片表面上可控生長。

       三，陶瓷薄膜電路的應用領域

       用于高頻電路的散熱，隨著5G基站的建設和應用，我們手機和電腦都會用到陶瓷薄膜電路板，在未來的通信系統中芯片的重要性尤其重要，采用陶瓷薄膜電路板可以充分散發高頻電信號產生的熱能，確保元器件不被損壞，持久運作。

        人臉識別，人工智能系統需要用到陶瓷薄膜電路板，未來陶瓷薄膜電路在我們生活中也會越來越常見。

        以上是小編分享的關于陶瓷薄膜電路板工藝介紹以及應用，在未來高集成化電路的發展，需要不斷的技術革新，推動電子工業的發展。金瑞欣目前制作的客戶以薄膜電路多，高精密方向發展需求，當然也有制作DBC、AMB、金錫合金、鉑金等陶瓷電路板，主要是根據客戶的制作需求來加工。
