陶瓷基板和外層銅的紅外發射率的關系

陶瓷基板經過金屬化銅后，陶瓷基板和外層銅的紅外發射率與波長以及電阻率是量變關系，今天小編來分享一下，陶瓷基板金屬銅厚度與紅外線發射率的關系。

一，陶瓷基板鍍膜厚度和電阻率相關

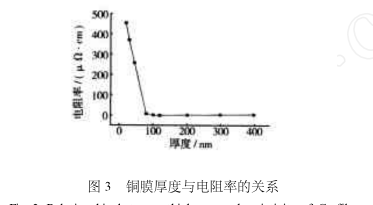

首先要了解電阻率的變化關系，薄膜電阻隨我厚度的變化規律，薄膜厚度小于一定值時候，電阻隨厚度減少而迅速增大，大于一定值時，電阻隨薄膜厚度增加，變化不大。不同的金屬厚度值不同，主要取決于能夠形成連續、均勻薄膜的最小厚度。當薄膜厚度為20nm時，電阻率為454ΩNaN.隨著薄膜厚度的增加，電阻率減少；當薄膜厚度增加到80nm時，電阻率快速下降到6.5ΩNaN，之后電阻率隨薄膜厚度的增加始終保持在6.3ΩNaN左右。薄膜厚度在0~20nm,薄膜的直流電阻率極大，對應膜生長的島狀膜階段，此時出現了新的導電機制；薄膜厚度20~80nm之間，電阻率極具減小，對應膜生長的網狀膜生長階段；薄膜厚度超過80nm后，電阻率緩緩下降，并出現定值，這表明薄膜已經連續。

二，陶瓷基板銅膜的法向發射率與電阻率之間的關系

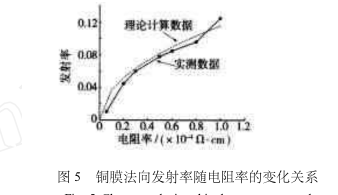

經過測試證明，在特定的波段，金屬材料的發射率隨著電阻率的升高而增大，即電阻率越大，發射率越大，電阻率低的金屬銅膜有降低有較低的紅外發射率。這是由于金屬電阻率的降低，金屬的電阻率和發射率都隨著升高。同時穿透深度也隨之降低，輻射在金屬表面的輻射增加，從而降低其表面的發射率。

三，陶瓷基板鍍膜厚度與紅外發射率之間的關系

可見陶瓷基板銅層厚度越厚，電阻率越小，外層銅的紅外發射率數值就越小，陶瓷基板銅層厚度在0~20um,則電阻率較大，外層銅紅外發射率數值也就大；銅層厚度20~80um時，電阻率減小，外層銅紅外發射率數值減小。具體膜層厚度，還要考慮材料，以及鍍什么樣的金屬有關系。

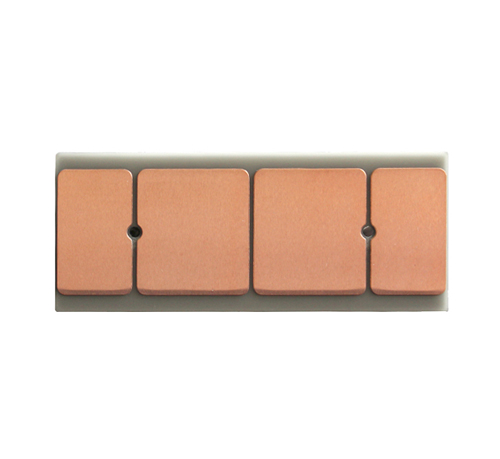

金瑞欣陶瓷基板膜層可以做銅，也可以做鉑金等其他金屬，更多陶瓷基板相關問題可以咨詢金瑞欣特種電路。
