陶瓷基板在半導體制冷器中的應用以及原理和特點

制冷片陶瓷基板在半導體制冷器中的應用

半導體制冷技術因具有環境友好、無噪聲、運行平穩、耗材少、使用壽命長等特點受到廣泛關注，陶瓷基板在集成電路、通訊、汽車、醫療以及家電日用等方面具有極大的發展?jié)摿?。隨著技術的進一步發展，以及人們對環境的日益重視，半導體制冷器的市場需求會越來越高，前景廣闊。

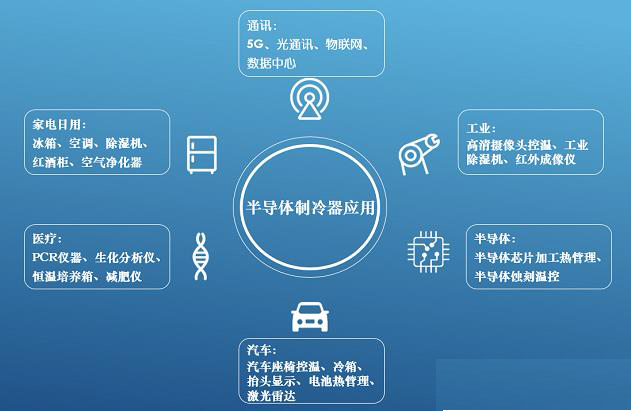

                                                                        半導體制冷器的應用

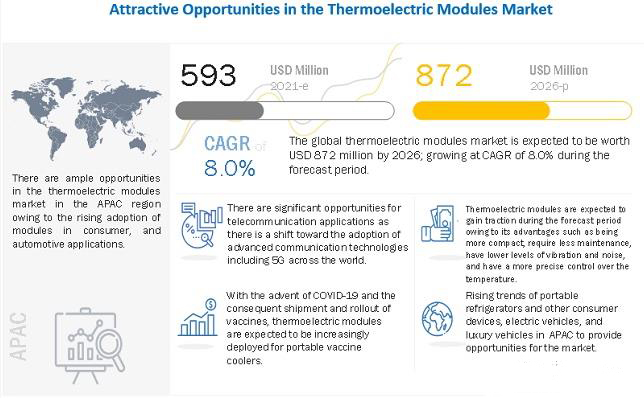

陶瓷基板在半導體應用市場增長迅速，據MarketsandMarkets研究數據，半導體熱電器件市場規模預計將從2021年的5.93億美元增長至2026年的8.72億美元，復合增長率為8.0%，這也將給陶瓷基板帶來機遇。

二、陶瓷基板在半導體制冷器中的作用

在半導體制冷器中，半導體晶粒緊湊地排列和固定在絕緣的兩塊金屬化陶瓷基板之間。其中，陶瓷基板起到以下作用：

1）電性隔離，使模塊內的電氣元件與模塊熱側的散熱器和冷側被冷卻的物體絕緣；

2）導熱系數高，提供冷熱端面的傳導；

3）膨脹系數低，強度高，可固定強化模塊結構，提供平整、平行的安裝表面。

因此，陶瓷基板必須絕緣且導熱性良好。

三，半導體制冷器的工作原理

半導體制冷器利用半導體材料的佩爾捷效應，當直流電通過兩種不同半導體材料串聯成的電偶時，在電偶的兩端隨著電流方向的不同會分別吸收熱量和放出熱量，可以實現制冷的目的，為主動制冷，可將對象冷卻至環境溫度以下。

改變電流方向就可以使熱量向相反方向轉移，因此在一個制冷器上可同時實現制冷和加熱兩種功能。

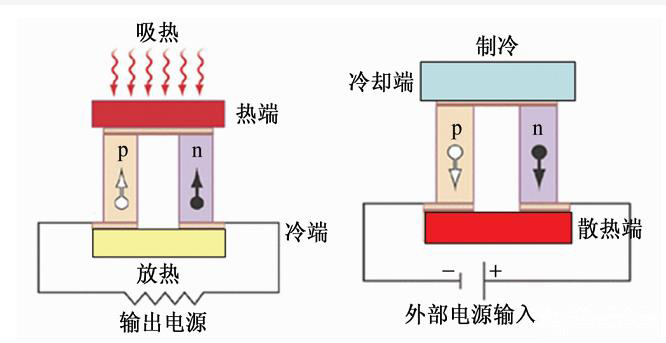

                                                                  半導體制冷器的工作原理

四，半導體制冷器的優缺點

1）半導體制冷器的優點

靜音性：在運行時不會產生噪音；

振動特性：無機械轉動部件， 運行無振動，自身穩定、對周圍環境無影響；

便攜性：體積小、重量輕，便于攜帶、移動；

環境適應性：無振動磨損、工作溫度區間大、結構緊湊、布局靈活；

環保性：不使用制冷劑，無污染；

性價比：輸出小冷量（一般指 10 瓦級）時， 性價比高。

2）半導體制冷器的缺點

由于熱電材料性能的限制，仍存在熱電轉化效率較低的問題，在部分大功率或大冷量使用場景下，能效水平和經濟性不高，制約了應用拓展。

近年來，隨著電子器件的快速發展，高性能微型熱電制冷器件成為半導體熱電制冷技術的重要發展方向，要求更高的可靠性、更小的尺寸。目前國內外對半導體制冷技術的研究主要集中在 熱電材料、結構設計和冷熱端傳熱方式上。

半導體制冷器可用的陶瓷材料有Al2O3（氧化鋁）、BeO（氧化鈹）、AlN（氮化鋁）等。其中，氧化鈹和氮化鋁的熱傳導率較高，但氧化鈹具有毒性，所以很少使用，而氮化鋁的成本相較氧化鋁高，可用于要求較高的產品。因此，氧化鋁在半導體制冷器中應用最廣泛。更多陶瓷基板相關咨詢金瑞欣特種電路。
