在當今的LED產業中，提升發光效率的關鍵在于有效降低LED晶粒散熱基板的熱阻。散熱基板的性能直接影響著LED產品的發光效率和使用壽命。目前，LED陶瓷基板主要分為三種類型：低溫共燒多層陶瓷、厚膜陶瓷基板和薄膜陶瓷基板。接下來，金瑞欣小編帶大家深入探討這三種基板的特點及其在LED產品中的應用。

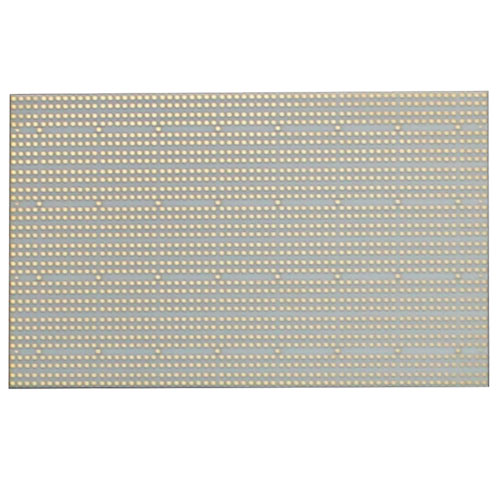

低溫共燒多層陶瓷

低溫共燒多層陶瓷技術是一種先進的制造工藝，以陶瓷作為基板材料，通過網印方式將線路印刷在基板上，再將多層陶瓷基板整合在一起，最后經過低溫?zé)Y(jié)而成。這種技術在國內已經得到了廣泛應用，主要制造商包括璟德電子、鋐鑫等公司。

然而，低溫共燒多層陶瓷基板也存在一些局限性。其金屬線路層同樣是通過網印制程制成，容易因張網問題導致對位誤差。此外，多層陶瓷疊壓燒結后，收縮比例的控制也是一個重要的考量因素。因此，當這種基板應用于對線路對位精度要求極高的共晶或覆晶LED產品時，其挑戰性會顯著增加。

厚膜陶瓷基板

厚膜陶瓷基板的生產工藝相對成熟，主要采用網印技術。通過刮刀將材料印制在基板上，再經過干燥、燒結和雷射等步驟完成。在國內，禾伸堂、九豪等公司是厚膜陶瓷基板的主要制造商。

盡管厚膜陶瓷基板在成本控制和工藝穩定性方面具有一定優勢，但其缺點也較為明顯。由于網印方式容易受到網版張網問題的影響，導致線路粗糙、對位不精準。隨著LED產品向更高功率、更小尺寸和更高精度的方向發展，厚膜陶瓷基板的精確度已經難以滿足未來高功率LED產品以及共晶或覆晶制程生產的LED產品的需求。

薄膜陶瓷基板

為了解決厚膜制程中張網問題以及多層疊壓燒結后收縮比例問題，薄膜陶瓷基板應運而生。薄膜陶瓷基板采用先進的濺鍍、電/電化學沉積以及黃光微影制程制作而成，具備以下顯著特點：

低溫制程：制程溫度低于300℃，有效避免了高溫可能導致的材料破壞或尺寸變異問題。

高精度線路：利用黃光微影制程，能夠?qū)崿F(xiàn)更加精確的線路設計。

高可靠性：金屬線路不易脫落，確保了產品的長期穩定性。

薄膜陶瓷基板因其優異的性能，特別適用于高功率、小尺寸、高亮度的LED產品，以及對對位精度要求極高的共晶/覆晶封裝制程。在國內，璦司柏電子和同欣電等公司已經具備了專業的薄膜陶瓷基板生產能力，并在市場上占據了一定的份額。

未來發展趨勢

隨著LED產業的不斷發展，高功率、高亮度、小尺寸的LED產品已成為市場的主要發展方向。散熱問題一直是制約LED產品性能提升的關鍵因素之一。因此，提供高散熱性、精密尺寸的散熱基板，對于滿足市場需求至關重要。

目前，氮化鋁陶瓷基板、LED厚膜氧化鋁陶瓷板和COB陶瓷電路板等產品因其出色的散熱性能和可靠性，受到了市場的廣泛歡迎。未來，隨著技術的不斷進步和市場需求的進一步增長，薄膜陶瓷基板有望憑借其高精度、低溫制程和高可靠性等優勢，成為LED散熱基板領域的主流選擇。

總之，散熱基板的熱阻是影響LED發光效率的關鍵因素。不同的陶瓷散熱基板類型各有其獨特的優勢和局限性，適用于不同的應用場景。隨著LED產品向更高功率、更小尺寸和更高精度的方向發展，薄膜陶瓷基板憑借其卓越的性能，將成為未來LED散熱基板領域的佼佼者。
