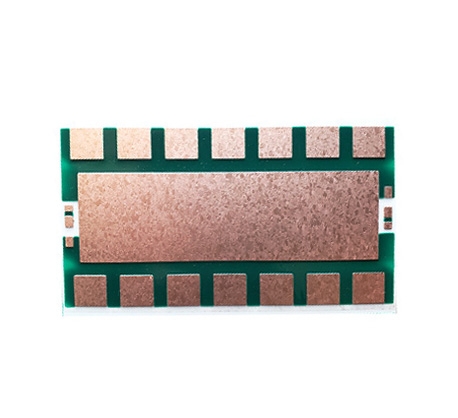

高頻陶瓷pcb為何多采用多層低溫共燒陶瓷技術(LTCC)

高頻陶瓷pcb需要很好的導電性，主營應用于高頻通訊行業。隨著微電子信息技術的迅猛發展，電子元件小型化、高度集成化及模塊化的需求愈來愈迫切。然而，半導體器件僅僅是電子元器件的一部分（主動元件，有源器件），另一部分用量巨大、種類繁多、功能各異的元器件是無源元件（被動元件，主要是電阻類、電感類和電容類元件），這些元件的核心材料是各類功能陶瓷材料。多層低溫共燒陶瓷技術使得無源器件集成化成為可能了。

為什么高頻通訊陶瓷pcb多用低溫共燒陶瓷技術而不是LTCC陶瓷陶瓷技術?

1,什么是多層陶瓷基板技術

多層陶瓷基板技術（由流延法生片制造技術、過孔形成技術和多層疊層技術等結合的技術）由美國無線電（RCA）公司于20世紀50年代末期所開發，因為這些多層基板是用氧化鋁絕緣材料和導體材料（Mo、W、Mo及Mn，見下表3）在1600℃的高溫下共燒的，故而稱為高溫共燒陶瓷（Hightemperature co-firedceramics，HTCC，現指燒結溫度大于1000℃的共燒技術），以區別于后來開發的低溫共燒陶瓷。

20世紀80年代的中期，多層陶瓷基板的應用使大型計算機性能（計算速度等）的得到有效提高，為了繼續提高安裝電路板的配線密度，使用了精細的導線，結果線路電阻增大，信號傳輸顯著衰減。為了解決這個問題，必須使用低電阻的材料材料替代（所有低電阻率的金屬如Cu、Au、Ag或者類似材料，其熔點都在1000℃左右，見表3）配線。為了使陶瓷材料能和這些金屬共燒，低溫共燒陶瓷的燒結溫度就必須低于1000℃，因此精確控制溫度在低電阻金屬的熔點（900~1000℃）以下是非常必要的。低溫共燒陶瓷技術的開發（LTCC）為實現低損耗、高速度和高密度封裝目的起到非常重要的意義。

2，多層低溫共燒陶瓷技術LTCC與低溫共燒陶瓷(LTCC)的區別

                     表1：低溫共燒陶瓷VS高溫共燒陶瓷

LTCC典型材料。顧名思義，低溫共燒陶瓷是陶瓷和金屬在低溫下一同燒成的，它的主要材料是金屬和陶瓷。低溫共燒陶瓷所用的金屬是高電導材料（Ag、Cu、Au及其合金，如Ag-Pd、Ag-Pt、Au-Pt等）

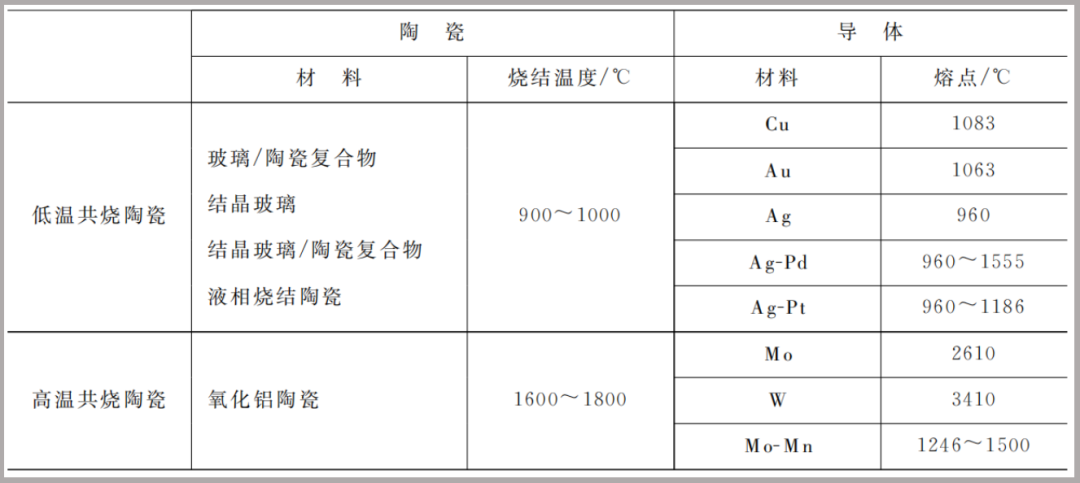

                    表2：低溫共燒陶瓷和高溫共燒陶瓷主要材料比較

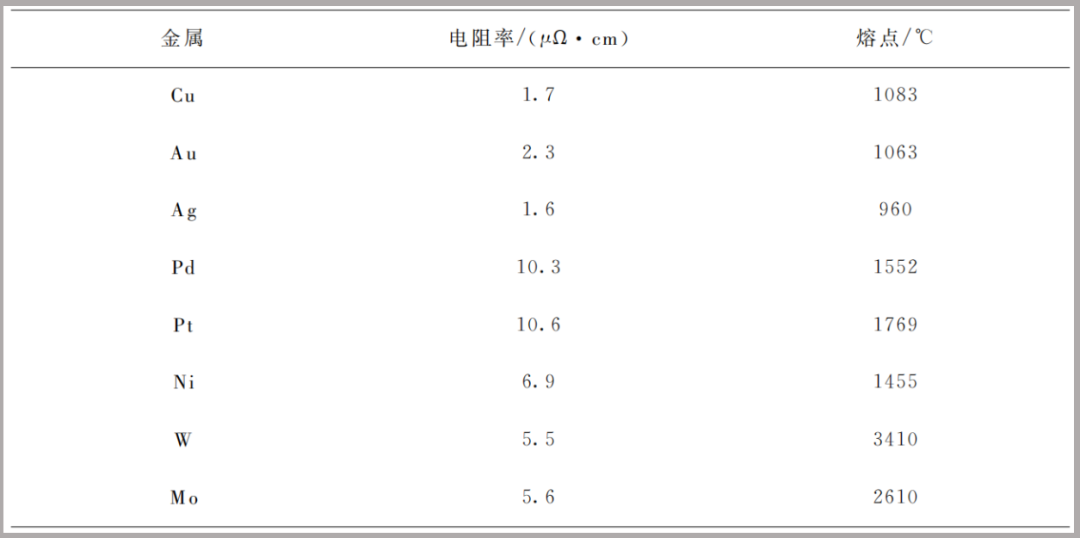

                   表3：導體材料的電阻率和熔點、

3，LTCC低溫共燒陶瓷基板是工藝流程

      典型的多層陶瓷基板的基本制造過程如下圖2。首先，陶瓷粉末和有機黏結劑混合配成漿料，用刮刀法將料漿流延成陶瓷薄片（生片，這種生片在燒結前柔軟如紙）。生片各層間開有導電過孔，采用絲網印刷方法用導電糊膏將線路圖案印在生片上。印刷的生片按層排列，加熱并施加壓力，以實現疊層（生片中的樹脂在疊層膠接時起到粘接的的作用）。隨后將導體金屬和陶瓷一同煅燒，排出其中的有機膠，最終獲得陶瓷基板。需要注意是，注意制造過程與最終產品的尺寸精度和材料質量的變化。

                                                          圖2：典型的多層陶瓷基板的制造過程

為了在基板內埋入多樣無源功能器件，需要將不同材料的生片進行疊層，由于采用的薄層材質不同，將這些材料進行共燒需要非常高的技術。在低溫共燒陶瓷中實現集成，由于是嵌入層內，在設計時是相當自由的。而且，可以根據功能要求來選擇特殊的專用材料。無源功能可以整合在低溫共燒陶瓷內，此時介電常數大約為5的低介材料層用做信號配線，使之能高速傳輸，介電常數大約為15的中介材料層用做濾波器，介電常數1000或更高的高介材料層用做消除信號噪聲、電壓補償?shù)取?/span>

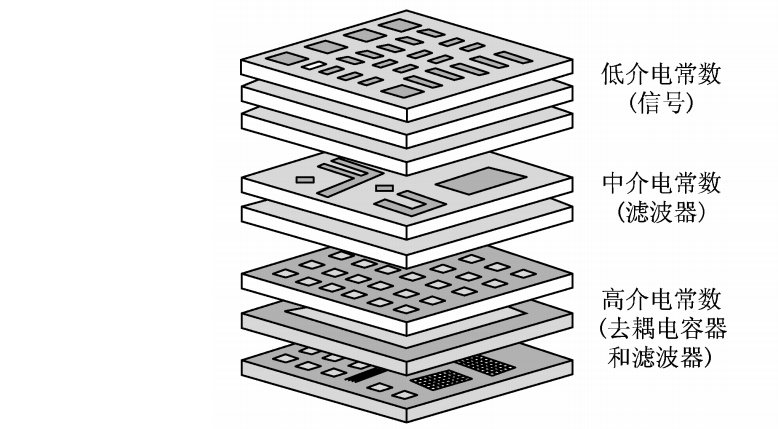

                                       圖3：低溫共燒陶瓷基板可埋入多樣的無源功能器件

4，LTCC低溫共燒陶瓷技術的特征和核心應用

在集成無源器件方面，和印刷樹脂板相比，低溫共燒陶瓷有三大優勢，即高頻特性、熱穩定性和電容量。在高頻應用中，低溫共燒陶瓷也非常適合制作集成基板和電子器件。陶瓷材料的tanδ比樹脂材料的tanδ小，而且，低溫共燒陶瓷的tanδ是用以制作印刷電路板的FR４材料的1/3。與樹脂印刷電路板相比，低溫共燒陶瓷更適合于高頻應用。

低溫共燒陶瓷產品可分成三個類型：即模塊、基板/封裝及分立器件。所有類型的產品目前

都在商業化的無線通信中得到應用。

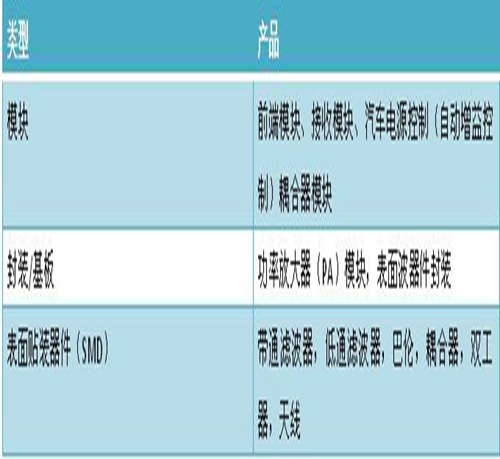

                              表4：低溫共燒陶瓷產品的分類

低溫共燒陶瓷技術主要應用在射頻模塊封裝?？蓱糜谑謾C等移動電子設備的射頻模塊：電視調諧器、無限LAN、藍牙(Bluetooth?)、超寬帶(UWB)、前端模塊(FrontendModule)、功率放大器、聲表面波濾波器(SAWFilter)、雙工器(Duplexer)。圖片來源：京瓷 TDK官網。

    由此可見，低溫共燒陶瓷基板技術（LTCC），在高頻通訊的應用是比較多的，陶瓷濾波器、陶瓷天線等。更多陶瓷基板技術咨詢金瑞欣特種電路，金瑞欣特種電路是專業的陶瓷基板生產廠家，多年行業經驗，值得信賴！
