鋁碳化硅基板為何在IGBT底板應用備受歡迎

IGBT模塊中的底板發揮著形成導熱通道、保證導熱性能、增強模塊機械性能的作用。底板材料一般用銅或者鋁基碳化硅（AlSiC），鋁碳化硅基板哪些優勢適應了IGBT底板的要求呢？

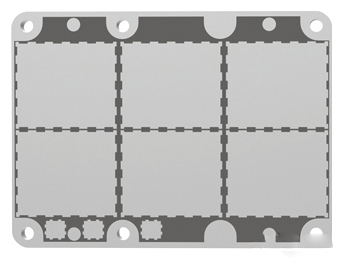

一，什么是鋁碳化硅基板（AlSiC），有什么性能特點

      鋁碳化硅（AlSiC）是鋁基碳化硅顆粒增強復合材料的簡稱，又稱碳化硅鋁或鋁硅碳。鋁碳化硅早期應用于美軍機雷達芯片襯底，用于替代鎢銅；替代后散熱效果優異，并且使雷達整體減重10公斤，這使AlSiC材料得到了重視。

二，鋁碳化硅基板有以下核心優勢

    1) AlSiC具有高導熱率（170～200W/mK），是一般封裝材料的十倍，可將芯片產生的熱量及時散發，提高整個元器件的可靠性和穩定性。

2）AlSiC是復合材料，其熱膨脹系數等性能可通過改變其組成而加以調整，可調的熱膨脹系數（6.5～9.5×10-6/K），AlSiC的熱膨脹系數與半導體芯片和陶瓷基片實現良好的匹配，能夠防止疲勞失效的產生，甚至可以將功率芯片直接安裝到AlSiC底板上。

3) AlSiC很輕，只有銅材的1/3，和鋁差不多，但抗彎強度卻和鋼材一樣好。這使其在抗震性能方面表現優秀，超過銅底板。

4) AlSiC的比剛度是所有電子材料中最高的，是鋁的3倍，是W-Cu和Kovar的5倍，是銅的25倍，另外AlSiC的抗震性比陶瓷好，因此是惡劣環境（震動較大，如航天、汽車等領域）下的首選材料。

5) AlSiC可以大批量加工，但加工的工藝取決于碳化硅的含量，可以用電火花、金剛石、激光等加工。

6) AlSiC可以鍍鎳、金、錫等，表面也可以進行陽極氧化處理。

7) 金屬化的陶瓷基片可以釬焊到鍍好的AlSiC底板上，用粘結劑、樹脂可以將印制電路板芯與AlSiC粘合。

8) AlSiC本身具有較好的氣密性。但是，與金屬或陶瓷電子封裝后的氣密性取決于合適的鍍層和焊接。

9) AlSiC的物理性能及力學性能都是各向同性的。

三，鋁碳化硅基板的高熱率和更加匹配的熱膨脹系數是應用到IGBT底板的最核心的優勢。

IGBT底板與散熱器直接相連，最主要的作用是散熱。對于底板材質，需要考慮熱導率以及線膨脹系數（與芯片、陶瓷基板之間熱膨脹系數的匹配）。

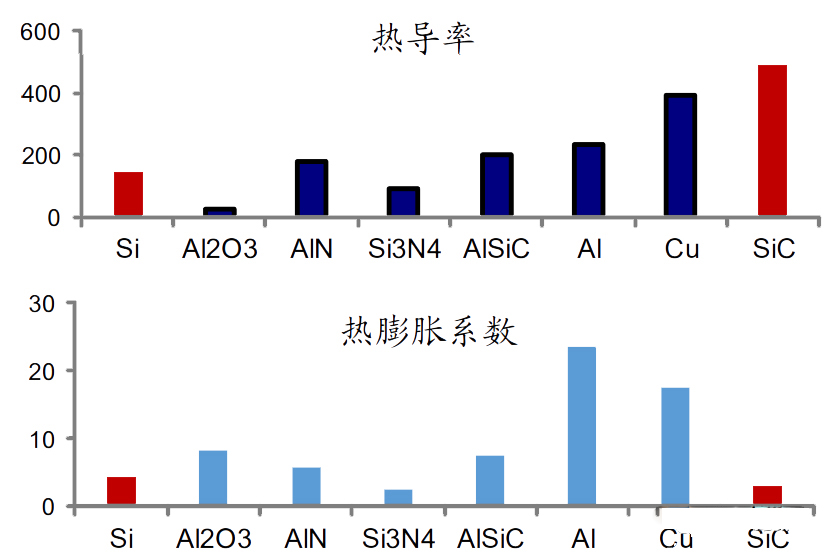

AlSiC充分結合了碳化硅陶瓷和金屬鋁的不同優勢，具有高導熱性、與芯片相匹配的熱膨脹系數、密度小、重量輕，以及高硬度和高抗彎強度，因此，在高功率電子封裝方面，AlSiC材料以其獨特的優勢成為不可替代的材料。鋁碳化硅基板是所以陶瓷基材里面散熱效果最好的，而且熱膨脹系數低，僅次于氮化硅基板。如圖所示：

如圖可以看出銅具有良好的導熱能力，目前常用銅底板來實現快速散熱，但銅的熱膨脹系數接近IGBT芯片的三倍，如果長期在震動環境下使用，如軌道機車、電動汽車、飛機等，其可靠性會大幅下降。而 AlSiC 熱導率雖不如銅，但熱膨脹系數更接近芯片及陶瓷基板，能夠有效改善模塊的熱循環能力。更多鋁碳化硅覆銅基板相關問題可以咨詢金瑞欣特種電路。
