電子陶瓷基板基片材料性能和種類

在電子半導體領域用的大多數是陶瓷封裝基板，陶瓷基板封裝需要好的高熱導率、絕緣性等性能，今天小編重點來講解電子陶瓷基板基片材料的性能和種類。

電子陶瓷基板基片材料的性能要求：

電子陶瓷封裝基板主要利用材料本身具有的高熱導率，將熱量從芯片 (熱源) 導出，實現與外界環境的熱交換。對于功率半導體器件而言，封裝基板必須滿足以下要求：

(1) 高熱導率。目前功率半導體器件均采用熱電分離封裝方式，器件產生的熱量大部分經由封裝基板傳播出去，導熱良好的基板可使芯片免受熱破壞。

(2) 與芯片材料熱膨脹系數匹配。功率器件芯片本身可承受較高溫度，且電流、環境及工況的改變均會使其溫度發生改變。由于芯片直接貼裝于封裝基板上，兩者熱膨脹系數匹配會降低芯片熱應力，提高器件可靠性。

(3) 耐熱性好，滿足功率器件高溫使用需求，具有良好的熱穩定性。

(4) 絕緣性好，滿足器件電互連與絕緣需求。

(5) 機械強度高，滿足器件加工、封裝與應用過程的強度要求。

(6) 價格適宜，適合大規模生產及應用。

電子陶瓷基板基片材料都有哪些種類呢？

目前常用電子封裝基板主要可分為高分子基板、金屬基板 (金屬核線路板，MCPCB) 和陶瓷基板幾類。對于功率器件封裝而言，封裝基板除具備基本的布線 (電互連) 功能外，還要求具有較高的導熱、耐熱、絕緣、強度與熱匹配性能。因此，高分子基板 (如 PCB) 和金屬基板 (如 MCPCB) 使用受到很大限制；而陶瓷材料本身具有熱導率高、耐熱性好、高絕緣、高強度、與芯片材料熱匹配等性能，非常適合作為功率器件封裝基板，目前已在半導體照明、激光與光通信、航空航天、汽車電子、深海鉆探等領域得到廣泛應用。

1 陶瓷基片材料

作為封裝基板，要求陶瓷基片材料具有如下性能：(1) 熱導率高，滿足器件散熱需求；(2) 耐熱性好，滿足功率器件高溫 (大于 200°C) 應用需求；(3) 熱膨脹系數匹配，與芯片材料熱膨脹系數匹配，降低封裝熱應力；(4) 介電常數小，高頻特性好，降低器件信號傳輸時間，提高信號傳輸速率；(5) 機械強度高，滿足器件封裝與應用過程中力學性能要求；(6) 耐腐蝕性好，能夠耐受強酸、強堿、沸水、有機溶液等侵蝕；(7) 結構致密，滿足電子器件氣密封裝需求；(8) 其他性能要求，如對于光電器件應用，還對陶瓷基片材料顏色、反光率等提出了要求。

目前，常用電子封裝陶瓷基片材料包括氧化鋁 (Al2O3)、氮化鋁 (AlN)、氮化硅 (Si3N4)、氧化鈹 (BeO)等。下面分別介紹其性能與技術特點。

1 .1氧化鋁 (Al2O3)

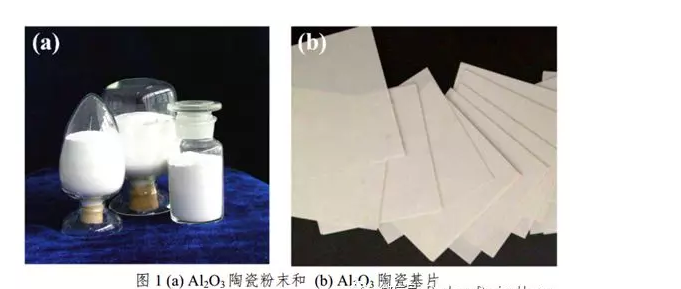

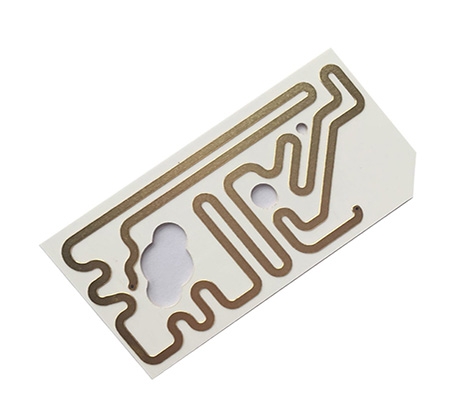

氧化鋁陶瓷呈白色，熱導率為 20 W/(m·K) ~ 30 W/(m·K)，25°C ~ 200°C 溫度范圍內熱膨脹系數為 7.0 × 10-6/°C ~ 8.0 × 10-6/°C，彈性模量約為 300 GPa，抗彎強度為 300MPa ~ 400 MPa，介電常數為 10，其粉料與樣品如圖所示。

       氧化鋁陶瓷基片成型方法主要有軋膜法、流延法和凝膠注膜法等。其中后兩種方法采用去離子水代替有機溶劑，既可降低成本，也有利于環保，是 Al2O3 陶瓷片制備主要研究方向之一。由于Al2O3 晶格能較大，離子鍵較強，因此燒結溫度較高，95%Al2O3 陶瓷燒結溫度為 1650°C ~ 1700°C， 99% Al2O3 陶瓷燒結溫度則高達 1800°C。如此高的燒結溫度不僅導致制作成本偏高，而且所得到的產品晶粒粗大，氣孔難以排除，導致 Al2O3 陶瓷氣孔率增加，力學性能降低。研究表明，在原料中加入適量添加劑可降低燒結溫度，降低陶瓷氣孔率，提高陶瓷材料致密性與熱導率。常用添加劑有生成液相型燃燒助劑 (如 SiO、CaO、SrO 和 BaO 等堿金屬氧化物)、生成固溶體型燒結助劑 (如 TiO2、MnO2、Fe2O3 和 Cr2O3 等) 以及稀土燒結助劑 (如 Y2O3、La2O3、Sm2O3 以及 Nd2O3 等稀土氧化物)。根據 Al2O3 粉料與添加劑的不同含量，可將 Al2O3 陶瓷分為 75 瓷、85 瓷、96 瓷、99 瓷等不同牌號。

     氧化鋁陶瓷具有原料來源豐富、價格低廉、絕緣性高、耐熱沖擊、抗化學腐蝕及機械強度高等優點，是一種綜合性能較好的陶瓷基片材料，占陶瓷基片材料總量的 80% 以上。但由于其熱導率相對較低 (99% 氧化鋁熱導率約為 30 W/(m·K)，熱膨脹系數較高，一般應用在汽車電子、半導體照明、電氣設備等領域。

     1.2 氮化鋁 (AlN)

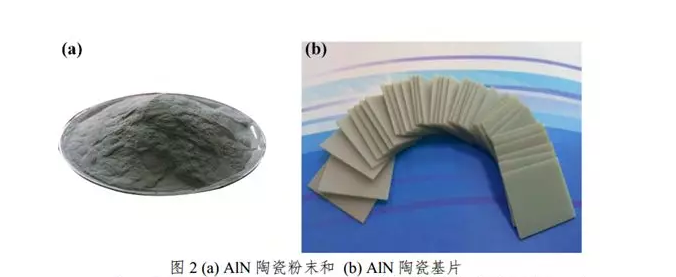

氮化鋁材料呈灰白色 (如圖 2 所示)，屬于六方晶系，是以 [AlN4] 四面體為結構單元的纖鋅礦型共價鍵化合物。該結構決定了其具有優良的熱學、電學和力學性能。AlN 陶瓷理論熱導率可達320 W/(m·K)，其商用產品熱導率一般為 180 W/(m·K) ~ 260 W/(m·K) [9]，25°C ~ 200°C 溫度范圍內熱膨脹系數為 4 × 10-6/°C (與 Si 和 GaAs 等半導體芯片材料基本匹配)，彈性模量為 310 GPa，抗彎強度為 300 MPa ~ 340 MPa，介電常數為 8 ~ 10。

AlN 陶瓷燒結同樣需要燒結助劑來改善性能，提高質量。常用助燒劑有 Y2O3、CaO、Li2O、BaO、MgO、SrO、La2O3、HfO2 和 CeO2 等。助燒劑的主要作用有兩方面：一是形成低熔點物相，實現液相燒結進而降低燒結溫度；二是與晶格中的雜質氧發生反應，使晶格完整化，進而提高陶瓷性能。一般而言，二元或多元燒結助劑往往可以獲得更好的燒結效果。助燒劑加入方式有兩種，一是直接添加，另一種是以可溶性硝酸鹽形式制成前驅體原位生產燒結助劑。傳統 AlN 陶瓷成型方法有模壓、等靜壓和熱壓等，但這些方法生產周期長、效率低、制品各方向受力不均勻，無法滿足電子封裝需求。近年來業界逐步開發了流延成型、注凝成型、注射成型等工藝。其中，流延法主要適用于制備片狀產品，分為有機和無機體系。相對而言，有機流延體系具有溶劑選擇范圍廣、干燥時間短、防止粉體水化等特點，但常用的醇、酮及苯等有機溶劑具有一定毒性，生產受到一定限制。因此，目前行業內主要采用水基流延成型法，但也存在坯體干燥易起泡和變形、燒結易開裂以及制品表面不光滑等問題。

氮化鋁陶瓷熱導率為氧化鋁陶瓷的 6 ~ 8 倍，但熱膨脹系數只有其 50%，此外還具有絕緣強度高、介電常數低、耐腐蝕性好等優勢。除了成本較高外，氮化鋁陶瓷綜合性能均優于氧化鋁陶瓷，是一種非常理想的電子封裝基片材料，尤其適用于導熱性能要求較高的領域。

1.3 氮化硅陶瓷 (Si3N4)

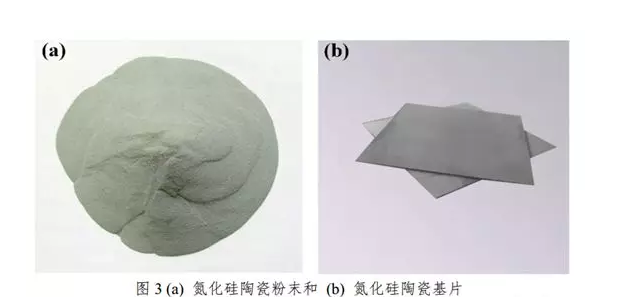

Si3N4 具有三種晶體結構，分別是 α 相、β 相和 γ 相 (其中 α 與 β 相是最常見形態)，均為六方結構，其粉料與基片呈灰白色，如圖 3 所示。Si3N4 陶瓷基片彈性模量為 320 GPa，抗彎強度為 920 MPa，熱膨脹系數僅為 3.2 × 10-6/°C，介電常數為 9.4，具有硬度大、強度高、熱膨脹系數小、耐腐蝕性高等優勢。由于 Si3N4 陶瓷晶體結構復雜，對聲子散射較大，因此早期研究認為其熱導率低，如 Si3N4軸承球、結構件等產品熱導率只有15 W/(m·K) ~ 30 W/(m·K)。1995 年，Haggerty 等人通過經典固體傳輸理論計算表明，Si3N4 材料熱導率低的主要原因與晶格內缺陷、雜質等有關，并預測其理論值最高可達 320 W/(m·K)。之后，在提高 Si3N4 材料熱導率方面出現了大量的研究，通過工藝優化，氮化硅陶瓷熱導率不斷提高，目前已突破 177 W/(m·K) 。

Si3N4 陶瓷傳熱機制同樣為聲子傳熱。晶格中的雜質往往伴隨著空位、位錯等結構缺陷，降低了聲子平均自由程，導致熱導率降低，因此制備高純粉體是制備高熱導率 Si3N4 陶瓷的關鍵。目前，市場上商用 Si3N4 粉料制備方法主要有兩種，分別為硅粉直接氮化法及硅亞胺熱解法。前者工藝較成熟，生產成本低，因此國內外大多數企業使用該法來生產 Si3N4 粉料。但該方法所生產的 Si3N4 粉料含有Fe、Ca、Al 等雜質，雖然可以通過酸洗去除，但大大增加了生產成本。后者可制備出具有較高燒結活性的 Si3N4 粉料，不含金屬雜質元素，粒徑分布在 0.2 μm ~ 1 μm，且產量巨大，但技術難度較高。

Si3N4 陶瓷燒結助劑一般為金屬氧化物、稀土氧化物或二者的混合物。Zhou 等人采用Y2O3-MgO 燒結助劑制備出氮化硅熱導率高達 177W/(m·K)，這是目前為止報道的 Si3N4 陶瓷最高熱導率。但是，氧化物燒結助劑會在 Si3N4 晶體中引入氧原子，導致熱導率降低。采用非氧化物燒結助劑可減少氧含量，對于凈化 Si3N4 晶格、減少晶界玻璃相、提高熱導率及高溫力學性能具有重要意義。梁振華等人分別以 MgSiN2 和 MgSiN2 與 Y2O3 混合物作為燒結助劑，在相同條件下制備 Si3N4 陶瓷，前者熱導率為 90 W/(m·K)，而后者僅為 70 W/(m·K)。Hayashi 等人以 Yb2O3-MgSiN2 和 Yb2O3-MgO作為燒結助劑，在相同條件下制備 Si3N4 陶瓷，結果發現前者熱導率更高。

Si3N4 陶瓷燒結方法主要有反應燒結、常壓燒結、熱壓燒結和放電等離子燒結等。反應燒結具有線收縮率低、成本低等優點，但其致密度低、力學性能差、熱導率低。常壓燒結與熱壓燒結制備的Si3N4 陶瓷具有較好的機械性能，但熱導率偏低，成本較高。氣壓燒結是指在燒結過程中施加壓力約為 1 MPa ~ 10 MPa 的氣體 (通常為 N2) 以抑制 Si3N4 分解，促進粉料致密化，獲得高密度產品。放電等離子燒結是一種通過壓力場、溫度場和電流場等效應燒結制備陶瓷的新技術。

在現有可作為基板材料使用的陶瓷材料中，Si3N4 陶瓷抗彎強度高 (大于 800 MPa)，耐磨性好，是綜合機械性能最好的陶瓷材料，同時其熱膨脹系數最小，因而被認為是一種很有潛力的功率器件封裝基片材料。但是其制備工藝復雜，成本較高，熱導率偏低，主要適合應用于強度要求較高但散熱要求不高的領域。

1.4 氧化鈹 (BeO)

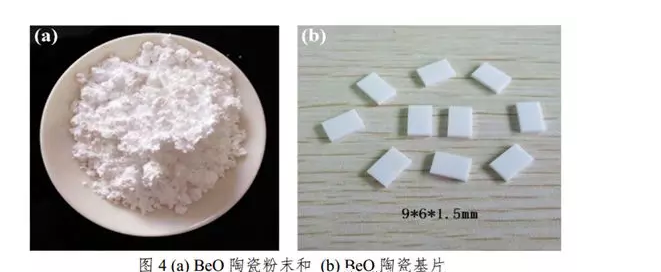

BeO 材料密度低，具有纖鋅礦型和強共價鍵結構，其粉末與基片均為白色，如圖 4 所示。BeO相對分子量較低，導致材料熱導率高，如純度為 99% 的 BeO 陶瓷室溫熱導率可達 310 W/(m·K)；其禁帶寬度高達 10.6 eV，介電常數為 6.7，彈性模量為 350 GPa，抗彎強度為 200 MPa，具有良好的綜合性能。

但是，BeO 材料也存在一些不足，包括：(1) BeO 粉體具有毒性，人體大量吸入后將導致急性肺炎，長期吸入會引起慢性鈹肺病，因此在生產過程中要采用特殊防護措施；(2) BeO 燒結溫度高達1900°C 以上，生產成本高；(3) 熱導率隨著溫度升高而降低，如在 0°C ~ 600°C 溫度范圍內，BeO陶瓷平均熱導率為 206.67 W/(m·K)，但當溫度升高到 800°C 時，其熱導率降低為十分之一，上述原因限制了氧化鈹?shù)耐茝V應用。但在某些大功率、高頻半導體器件以及航空電子設備和衛星通訊中，為了追求高導熱和理想高頻特性，仍在采用 BeO 陶瓷基片。

目前，美國是全球主要的 BeO 陶瓷基板生產和消費國，福特和通用等汽車公司在點火裝置中大量使用 BeO 陶瓷基板。

1.5 其它陶瓷基片材料

除了上述陶瓷材料外，碳化硅 (SiC)、氮化硼 (BN) 等也都可作為陶瓷基片材料。其中，SiC 單晶材料室溫熱導率可達 490 W/(m·K)，但 SiC 多晶體熱導率僅為 67 W/(m·K)。此外，SiC 材料介電常數為 40，是 AlN 陶瓷的 4 倍，限制了其高頻應用。BN 材料具有較好的綜合性能，但作為基片材料，它沒有突出優點，且價格昂貴，與半導體材料熱膨脹系數也不匹配，目前仍處于研究中。SiC和 BN 陶瓷基板如圖 5 所示。
