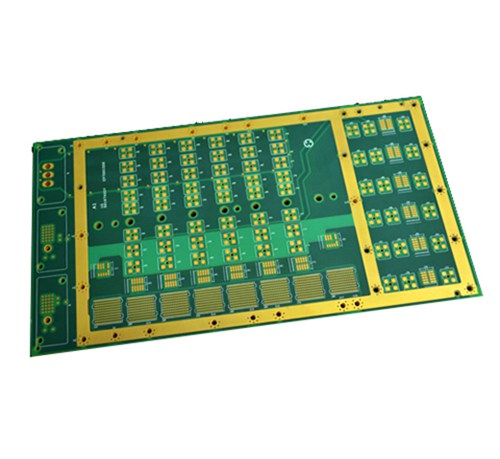

由于在SMT貼片加工中，PCB焊盤的設計十分重要，焊盤設計的會直接影響著元器件的焊接性、穩定性和熱能傳遞，關系著貼片加工質量，因此電路板在設計焊盤時候嚴格按照標準來，那么PCB線路板焊盤設計標準是什么呢?

　　一、PCB線路板焊盤過孔大小標準：

　　焊盤的內孔一般不小于0.6mm，因?yàn)樾∮?.6mm的孔開模沖孔時不易加工，通常情況下以金屬引腳直徑值加上0.2mm作為焊盤內孔直徑，如電阻的金屬引腳直徑為0.5mm時，其焊盤內孔直徑對應為0.7mm，焊盤直徑取決于內孔直徑。

二.PCB線路板焊盤的形狀和尺寸設計標準：

　　1、調用PCB標準封裝庫。

　　2、有焊盤單邊最小不小于0.25mm，整個焊盤直徑最大不大于元件孔徑的3倍。

　　3、盡量保證兩個焊盤邊緣的間距大于0.4mm。

　　4、孔徑超過1.2mm或焊盤直徑超過3.0mm的焊盤應設計為菱形或梅花形焊盤

　　5、布線較密的情況下，推薦采用橢圓形與長圓形連接盤。單面板焊盤的直徑或最小寬度為1.6mm;雙面板的弱電線路焊盤只需孔直徑加0.5mm即可，焊盤過大容易引起無必要的連焊。

　　三、PCB電路板焊盤的設計技巧：

　　1.對稱性，為保證熔融焊錫表面張力平衡，兩端焊盤必須對稱。

　　2.焊盤間距，焊盤的間距過大或過小都會引起焊接缺陷，因此要確保元件端頭或引腳與焊盤的間距適當。

　　3.焊盤剩余尺寸，元件端頭或引腳與焊盤搭接后的剩余尺寸必須保證焊點能夠形成彎月面。

　　4.焊盤寬度，應與元件端頭或引腳的寬度基本一致。

       正確的PCB焊盤設計，在PCBA加工中可以免去很多問題，否則將造成資源材料人工的浪費，影響公司是產量和質量。金瑞欣是專業的PCB線路板打樣制作廠家，有這行業10年的PCB制作經驗，如更多詳情可以咨詢金瑞欣特種電路官網。
