amb陶瓷覆銅板與第三代半導體

 第三代半導體的崛起與應用，半導體器件逐漸向大功率、小型化、集成化、多功能等方向發展，對封裝性能也提出了更高要求。AMB陶瓷覆銅板吻合了第三代半導體的市場和性能要求。

一，AMB陶瓷覆銅板的優勢

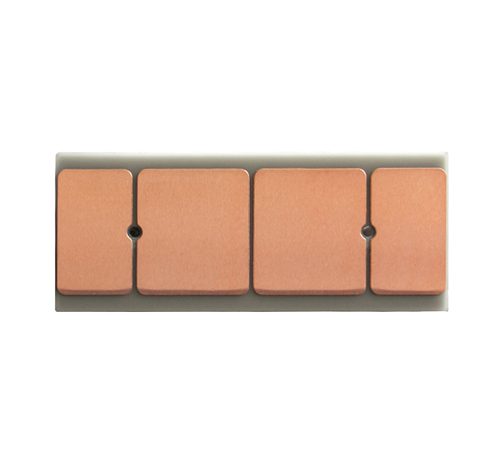

      AMB陶瓷覆銅板，是陶瓷基片經過AMB活性釬焊工藝后陶瓷表面形成一種高附著力，結合力的銅層，從而具備導熱性強、機械性能好、能承載大電流、大功率、絕緣性好的綜合電氣性能的陶瓷覆銅板。AMB陶瓷覆銅板目前核心的材料有氮化鋁陶瓷基和碳化硅陶瓷基片。

二，第三代半導體市場市場前景

 由于第三代半導體材料領域?qū)儆谇把仡I(lǐng)域，市場前景廣闊，但也存在專業壁壘高的特征，對行業內參與者和廣大投資者的專業要求也較高，第三代半導體材料領域，碳化硅是新近發展的寬禁帶半導體的核心材料。碳化硅半導體器件具有耐高溫、耐高壓、高頻、大功率、抗輻射等特點，具有開關速度快、效率高的優勢，可大幅降低產品功耗、提高能量轉換效率并減小產品體積。目前，碳化硅半導體主要應用于以5G通信、國防軍工、航空航天為代表的射頻領域和以新能源汽車、光伏發電、軌道交通、智能電網、充電樁等“新基建”為代表的電力電子領域，具有廣闊可觀的市場前景。碳化硅陶瓷覆銅板、氮化硅陶瓷覆銅板在半導體領域用處最廣泛。更多amb陶瓷覆銅板的相關問題可以咨詢金瑞欣特種電路。
