高熱導氮化鋁陶瓷基板在宇航器件中的應用

中國航天事業的快速發展促使航天器用超大規模集成電路及電子器件向高密度、高頻、高功率、高可靠性、微型化、多功能化方向發展。器件的熱流密度隨之增加，散熱問題逐漸凸顯，散熱材料是影響器件傳熱性能和可靠性的關鍵。因此，高導熱電絕緣材料成為電子系統高度集成化和小型化的突破口，其中，電絕緣陶瓷基板成為解決散熱問題的重要方向。

氮化鋁陶瓷基板成為宇杭器件的散熱基板

AlN陶瓷具有優異的綜合性能，尤其是其出色的導熱性能，因而被廣泛用于電子電氣系統；作為結構功能一體化的陶瓷材料，其介電性能也逐漸獲得足夠的重視，用于高功率微波管的輸能窗等；良好的良好的電絕緣性能，可以用作半導體表面鈍化、半導體基板材料和電子元器件的陶瓷封裝材料；此外，AlN陶瓷也可用于光學陶瓷材料。

AlN氮化鋁陶瓷基板在宇航器件中的應用

由于AlN陶瓷基板具有優異的綜合性能而被廣泛應用于航天電子的各個領域?；谄洳牧瞎δ芴匦?，AlN陶瓷基板材料可用作覆銅基板材料、電子封裝材料、超高溫器件封裝材料、高功率器件平臺材料、高頻器件材料、傳感器薄膜材料、光學電子器件材料、涂層及功能增強材料等。1 陶瓷覆      .覆銅

1，氮化鋁陶瓷基板作為覆銅材料

在航天器的電源控制器設計中，采用了大量表面貼裝方式組裝，常用的基板材料為FR-4材料。然而，F(xiàn)R-4的線膨脹系數較高（一般大于10×10^–6/℃），焊裝器件時，具有熱失配風險，造成開裂失效，可靠性下降。目前，先進的封裝工藝中采用了高性能氮化鋁陶瓷板作為導熱基板，在氮化鋁上面直接鍵合銅，進一步設計電路，表面貼裝晶體管、功率二極管。

氮化鋁覆銅板具有氮化鋁的導熱性能和機械強度，同時兼具銅的導熱性能和導電性能，因而在宇航領域應用潛力很大。此外，“銅–氮化鋁–銅”夾層結構在電子系統的模塊化和集成化中可起到關鍵作用，它作為電源模塊的機械支撐、電氣隔離和散熱路徑。值得注意的是，氮化鋁覆銅板在應用當中，AlN與Cu之間的界面結合至關重要，界面物相決定了陶瓷與金屬銅層間的結合力。氮化鋁覆銅板的常規制備工藝包括熱壓法和直接覆銅法(DBC)。

2，氮化鋁陶瓷基板作為增強材料/封裝材料

電子元器件的集成度越來越高，熱源增多導致熱密度越來越大，因而選用封裝體要求具有優異導熱性能。高導熱AlN作為封裝體材料，需要考慮其力學性能和加工工藝；對于共燒基片，需要考慮導體漿料與陶瓷流延片之間熱配性。鋰離子電池管理系統中，采用氮化鋁導熱基片來承載金屬-氧化物半導體場效應晶體管（MOS管）、二極管、變壓器等功率器件，取代導熱硅膠片，可大大提升系統的散熱能力。

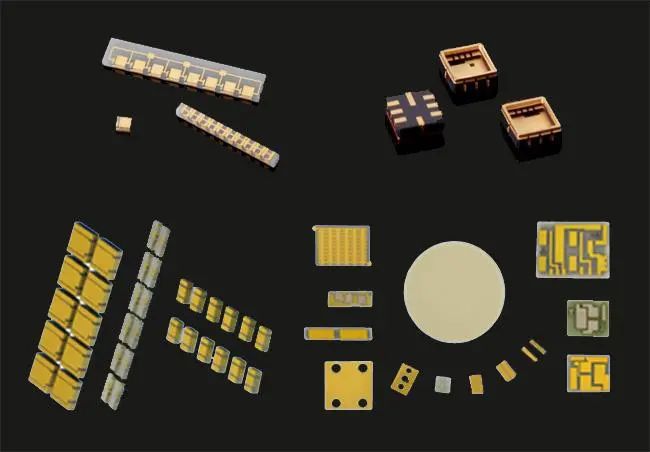

                                   AlN多層封裝基板

另外，也可采用AlN作為金屬或者聚合物的增強體制備出封裝材料。對于AlN納米顆粒，用作結構材料的彌散增強相，能有效改善基體材料的熱學性能和機械性能。如金屬基AlN材料在復合溫度下，由于氮化鋁的惰性允許復合反應時間延長，從而實現界面的有效調控。AlN填料還可用來調控聚合物的導熱率和剛度，降低其熱膨脹系數，被看作是取代Al₂O₃和SiO₂用作塑封材料最有前景的填料。器設

3，

3，氮化鋁陶瓷基板作為超高溫封裝材料

目前市場上的封裝技術大多是為硅基微電子器件開發的，然而，硅基器件僅適用于150℃以下工作，功率密度限制在200W/cm²以下，一旦面臨高溫環境，傳統的封裝材料會失效或降解，此外，熱膨脹不匹配導致的高熱應力會導致永久的結構層面的機械故障。AlN的熔點高達2500℃，可用作高溫耐熱材料，同時熱膨脹系數相對較低，接近于Si及SiC，能夠提供更好的熱可靠性。

用AlN陶瓷可制備超高溫氮化鋁封裝微電子器件，未來這些器件能有效解決航空航天發動機控制器和長期金星探測器（超高溫星表環境）的應用需求。一些商用氮化鋁材料在高溫下表現出高介電常數和高介電損耗，從而導致氮化鋁封裝的高寄生參數（電阻寄生、電容寄生、電感寄生），降低電路速度，改變頻率響應。在氮化鋁表面設計涂上玻璃涂層，然后再進行厚膜金屬化的方法，可在高達500℃的溫度下顯著降低氮化鋁封裝的寄生效應。

4，氮化鋁陶瓷基板作為高功率平臺材料

      航天器太陽電池翼會產生幾十千瓦以上的電功率傳輸至艙體內部，根據機構選用材料的要求，功率傳輸?shù)慕^緣材料需具備一定的電絕緣性能及較高的熱傳導性能，還需要具有優異的機械承載能力，因而材料設計方向必須是結構功能一體化材料。

無線收發系統中，收發組件（T/R組件）的固態放大電路已經采用輸出功率更高的寬禁帶半導體功率器件，發熱密度向上千W/cm2邁進，因而需要選用高導熱材料將內部逐漸累積的熱量傳導至散熱器，避免組件內部溫度過高。因此，對于高功率射頻平臺來說，有效地將熱量從有源區域的通道中傳導出去意義重大。在高導熱寬禁帶的氮化物半導體材料中，AlN的導熱系數為320W/(m·K)，高于單晶GaN的230W/(m·K)，在熱傳導方面，氮化鋁比氮化鎵更具有傳熱優勢。

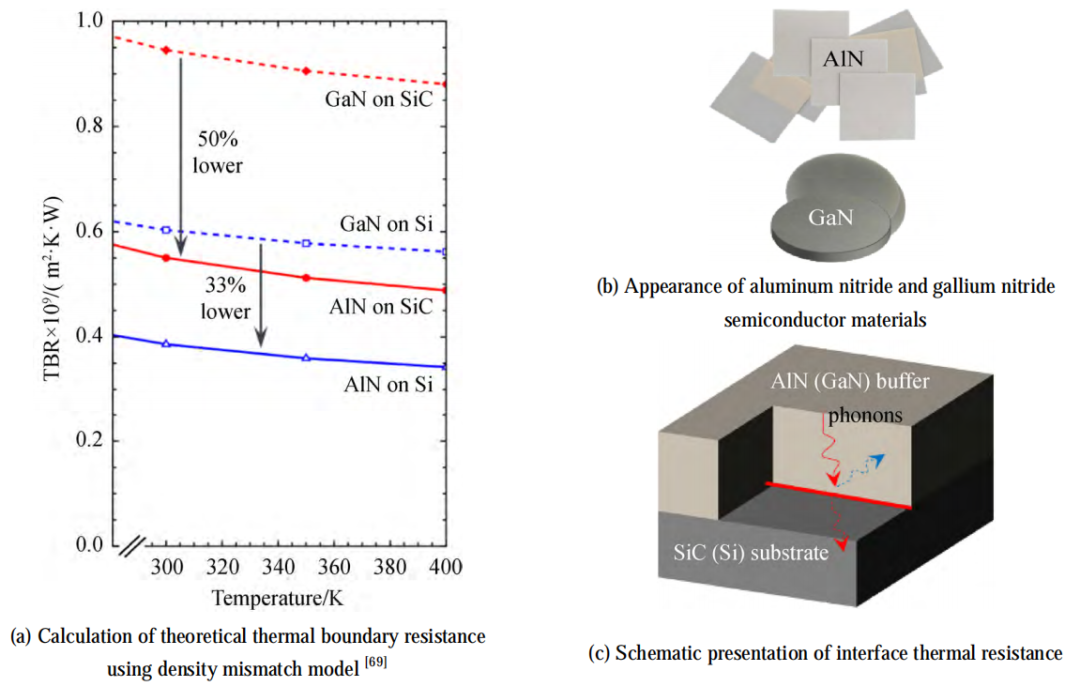

                                 高功率器件中半導體材料的性能對比

5，氮化鋁陶瓷基板作為高頻器件材料

氮化鋁成為替代微波管中傳統高純氧化鋁陶瓷和有毒氧化鈹陶瓷的有力材料，可以用作微波管的集電極、夾極和能量傳輸窗口。微波窗口用來傳輸高頻能量，因此其介電損耗必須盡可能小，而氮化鋁的介電損耗可低至1×10–4，當窗口熱量過高時，氮化鋁窗口首先將器件內部振蕩的電磁能量輸出到波導系統，有效保證器件的安全性。

星載加速度計、陀螺儀、振蕩器、濾波器可設計使用氮化鋁諧振器。氮化鋁作為器件的結構層可耐高溫，具有高電阻率、高擊穿電壓強度和低介電損耗，并且可以得到高品質因數、高頻機電耦合系數。

6，氮化鋁陶瓷基板作為薄膜材料

      AlN薄膜材料是一種性能良好的壓電材料，具有C軸結晶取向，在高溫下有良好的熱穩定性和壓電性，能在接近1200℃的高溫環境下工作，以滿足在高溫惡劣環境下工作的要求。AlN薄膜可在微模塊、傳感器、集成電路和有源元件、MEMS中獲得應用。基于氮化鋁薄膜高溫壓力傳感器應用在航天器的飛行控制中。

7，氮化鋁陶瓷基板作為光電器材料

      以往，硅基集成光子學能夠?yàn)楣δ芷骷峁┯行Ы鉀Q方案，并且其制造工藝與成熟的互補式金屬氧化物半導體(CMOS)制造技術兼容。然而，硅基材料存在諸多限制：僅1.1eV的間接帶隙、大于1.1μm的透明波長，以及不顯著的二階非線性光學特性。氮化鋁作為CMOS兼容材料，可以克服這些限制。它具有6.2eV的寬帶隙、從紫外到中紅外寬的透明波長，以及顯著的二階非線性光學效應。此外，它還表現出壓電和熱電效應，這使得它在光學機械設備和熱電光電探測器中具有廣闊的應用潛力。

       總結：宇航器件對電子功能陶瓷選用的高要求，促使研究人員不斷關注材料結構成分的調控，不斷開展結構細晶化、功能一體化、高頻低損耗化的氮化鋁陶瓷攻關。尤其是，隨著宇航器件對承載、導熱、電絕緣等結構功能一體化需求的提升，兼具力、熱、電性能的AlN陶瓷將成為新型應用材料，有望成為新一代空間大功率器件基板、高溫封裝體、高密度半導體平臺和高溫高頻高功率電子器件的潛力材料。但是宇航器件所選用的材料及其所面臨的飛行環境都是獨特的，所用材料除必須滿足任務的基本性能要求外，還必須具備耐受空間環境考驗的性能穩定性。探索AlN陶瓷在宇航器件中的應用潛力，還需要全面考核AlN的空間環境適應性，更待進一步加強對氮化鋁材料和工藝與宇航器件的貫通性、結合性、兼容性的系統研究。隨著對AlN陶瓷更加深入的探討，有助于實現高性能AlN材料在航天領域的廣泛應用。

   參考來源：

   1.高熱導電絕緣氮化鋁陶瓷在宇航器件中的應用：概述、挑戰和展望，何端鵬、黃雪吟、任剛、汪洋、于翔天、李巖、邢焰、高鴻（硅酸鹽學報）；

   2.高導熱氮化鋁基板在航空工業的應用研究，嚴光能、鄧先友、林金堵（印制電路信息）。
