從制造工藝看陶瓷基板的發展趨勢

       高功率電子元器件散熱首選散熱材料是陶瓷基板，陶瓷基板具有低的熱膨脹系數、良好的導熱性能及絕緣性能, 已經成為業界公認的最具發展?jié)摿Φ纳峄宀牧? 在某些場合正逐步取代金屬基板。隨著制造技術的不斷創新和發展，陶瓷基板未來的發展趨勢是什么呢？

      目前制造技術陶瓷基板的現狀是什么？

      目前應用于大功率電子元器件封裝的陶瓷基板制造技術共有HTCC、LTCC、TFC、DBC、DAB、DPC六種, 其中HTCC工藝中金屬粉末主要是鎢、鉬、錳等熔點較高但導電性較差的金屬, 其制作成本較高, 故一般較少采用。LTCC工藝因在漿料中加入了導熱率低的玻璃材料, 其導熱率僅為2~3 W/ (m·K) , 與普通的MCPCB相比優勢并不明顯。與此同時, HTCC與LTCC的線路圖形因采用厚膜 (TFC) 技術制作, 存在線路表面粗糙、對位不精準的缺點。此外, 在燒結過程中還存在陶瓷生坯收縮不一致的問題, 這使得共燒陶瓷的工藝解析度受到了一定的限制, 推廣應用也面臨著極大的挑戰。DBC和DPC將成為陶瓷基板市場的主流軍。

      DBC和DAB陶瓷基板制造技術

      DBC工藝中因液相銅對陶瓷表面的潤濕性較差, 需要在高溫條件下引入氧元素實現銅箔與基體陶瓷的敷接, 且在交界面上容易產生微氣孔, 對設備和技術要求較高, 仍然是國內外科研工作者研究的重點。DAB工藝中鋁在高溫下容易氧化, 會影響到液態鋁液對陶瓷表面的潤濕性, 敷接需要在無氧條件下進行, 因此對設備和技術的要求同樣較為苛刻, 目前并沒有實現大規模的產業化。目前, 西方發達國家、日本、韓國擁有DBC與DAB的技術和市場優勢。我國部分科研機構也對DBC與DAB開展了一些研究工作并取得了一定的技術突破, 但與國際先進水平相比仍有一定的差距, 產品主要應用于IGBT (絕緣柵雙極二極管) 和LD (激光二極管) 等功率器件封裝。因DBC與DAB導電層較厚, 兩種基板應用于LED封裝的優勢并不明顯。

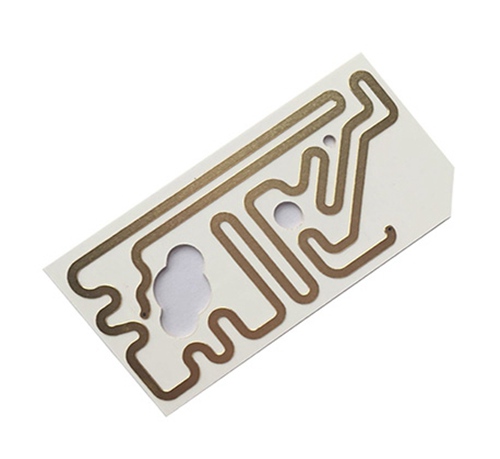

       DPC制作工藝的發展

 DPC工藝通過在陶瓷表面引入過渡層金屬解決了銅箔對陶瓷表面潤濕性不佳的難題, 在保證導電層與陶瓷基體之間結合力的前提下, 成功實現了陶瓷表面金屬化。DPC陶瓷基板不僅具有優良的導電性能, 而且線路精準度與表面平整度較高, 非常適合LED覆晶與共晶工藝的LED封裝, 并在生產規模方面已經實現了產業化, 是目前最能滿足LED朝大功率、高光密與小尺寸方向發展需求的陶瓷封裝散熱基板。目前我國臺灣地區對DPC核心技術持壟斷地位, 全球產品市場占有率占80%, 是半導體照明行業巨頭如美國Cree、Lumileds和德國Osram等企業陶瓷散熱基板的主要供應方。如今隨著研發力度的不斷加大, 大陸地區DPC基板技術也已經取得了突破, 在一定程度上也能滿足大功率LED封裝對散熱的需求。

散熱是功率型電子元器件發展過程中的關鍵技術問題。鑒于大功率、小尺寸、輕型化已經成為未來功率型電子元器件封裝的發展趨勢, 陶瓷基板除了具有優異的導熱特性之外, 還具備較好的絕緣、耐熱、耐壓能力及與芯片良好的熱匹配性能, 已成為中、高端功率型電子元器件封裝散熱之首選。陶瓷基板表面金屬化工藝是實現陶瓷在功率型電子元器件封裝中使用的重要環節, 金屬化方法決定了陶瓷基板的性能、制造成本、產品良率與使用范圍。

陶瓷基板的發展趨勢依賴于陶瓷基板金屬化以及制作技術的不斷創新和成熟，也依賴于產業應用領域不斷發展需要，要實現陶瓷基板pcb的市場占有率就需要掌握現有成熟的制作技術，同時不斷實現技術創新。陶瓷基板的應用市場已經不斷擴大，由原來的高功率電子器件，到現在的LED大功率模組、制冷片、傳感器、醫療設備、汽車電子，軍工，航天航空等領域。金瑞欣陶瓷基板已經掌握了成熟的DPC制作工藝和DBC制作工藝，DPC制作鍍膜最薄可以做到0.15MM，板厚可以在0.15mm~8.0mm之間；DBC覆銅板結合力高達15n/mm以上。
